卡特320D2与323D2主控阀实体图与3D彩图管路图标注



主控制阀孔口

(AR1) 右行驶控制阀（向后行驶）

(AR2) 附件控制阀（孔口）

(AR3) 铲斗控制阀（铲斗关闭）

(AR4) 动臂 l 控制阀（动臂下降）

(AR5) 斗杆 II 控制阀（斗杆收回）

(BR1) 右行驶控制阀（向前行驶）

(BR2) 附件控制阀（孔口）

(BR3) 铲斗控制阀（铲斗打开）

(BR4) 动臂 l 控制阀（动臂上升）

(BR5) 斗杆 II 控制阀（斗杆伸出）

(AL1) 左行驶控制阀（向后行驶）

(AL2) 回转控制阀（向左回转）

(AL3) 斗杆 l 控制阀（斗杆收回）

(AL4) 动臂 II 控制阀（动臂上升）

(BL1) 左行驶控制阀（向前行驶）

(BL2) 回转控制阀（向右回转）

(BL3) 斗杆 l 控制阀（斗杆伸出）

(aR1) 右行驶控制阀上的先导口（向后行驶）

(aR2) 附件控制阀上的先导口

(aR3) 铲斗控制阀上的先导口（铲斗关闭）

(aR4) 动臂 l 控制阀上的先导口（动臂下降）

(aR5) 斗杆 II 控制阀上的先导口（斗杆收回）

(aL1) 左行驶控制阀上的先导口（向后行驶）

(aL2) 回转控制阀上的先导口（向左回转）

(aL3) 斗杆 l 控制阀上的先导口（斗杆收回）

(aL4) 动臂 II 控制阀上的先导口（动臂上升）

(bR1) 右行驶控制阀上的先导口（向前行驶）

(bR2) 附件控制阀上的先导口

(bR3) 铲斗控制阀上的先导口（铲斗打开）

(bR4) 动臂 l 控制阀上的先导口（动臂上升）

(bR5) 斗杆 II 控制阀上的先导口（斗杆伸出）

(bL1) 左行驶控制阀上的先导口（向前行驶）

(bL2) 回转控制阀上的先导口（向右回转）

(bL3) 斗杆 l 控制阀上的先导口（斗杆伸出）

(bL4) 动臂 II 控制阀上的先导口（斗杆收回）

(DST) 排油口（直行控制阀）

(HL) 反向流量信号压力口（惰轮泵）

(高速倒档) 反向流量信号压力口（驱动泵）

(Pi1) 先导口（动臂再生阀）

(Pi2) 先导口（斗杆再生阀）

(Pi3) 先导口（可变回转优先阀）

(Pi4) 先导口（直行电磁阀）

(R2) 回油口

(R3) 回油口

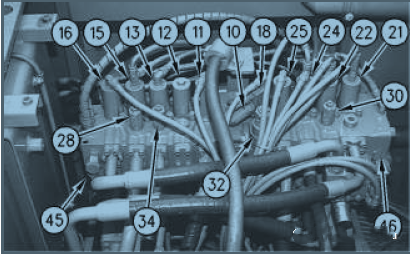

实体图标注：

(10) 直行电磁阀

(11) 右行驶控制阀

(12) 附件控制阀

(13) 铲斗控制阀

(15) 动臂 l 控制阀

(16) 斗杆 II 控制阀

(18) 直行控制阀

(21) 动臂 II 控制阀

(22) 斗杆 l 控制阀

(24) 回转控制阀

(25) 左行驶控制阀

(28) 管路安全阀（动臂油缸连杆端）

(30) 管路安全阀（斗杆油缸缸盖端）

(32) 主安全阀

(34) 管路安全阀（铲斗油缸连杆端）

(45) 右阀体

(46) 左阀体

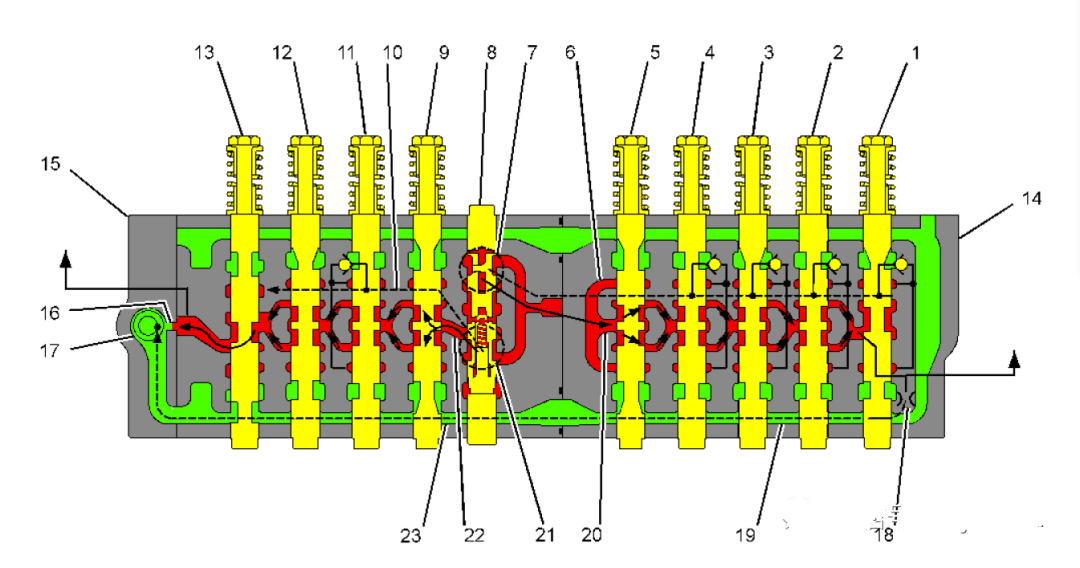

3D彩色标注：

主控制阀（空档位置）

(1) 斗杆 II 控制阀

(2) 动臂 l 控制阀

(3) 铲斗控制阀

(4) 附件控制阀

(5) 右行驶控制阀

(6) 平行反馈油道

(7) 进口

(8) 直行控制阀

(9) 左行驶控制阀

(10) 平行反馈油道

(11) 回转控制阀

(12) 斗杆 l 控制阀

(13) 动臂 II 控制阀

(14) 右阀体

(15) 左阀体

(16) 反向流量控制孔

(17) 回油口

(18) 反向流量控制孔

(19) 回油油道

(20) 中位旁通油道

(21) 进口

(22) 中位旁通油道

(23) 回油油道
