液压缸防尘圈应用实例

2018-09-07 16:19 厦门三江盛达
工程机械都离不开油缸,油缸又离不开密封件。常见的密封件就是密封圈,也叫油封,起到隔绝油液的作用,防止油液溢出或通过。

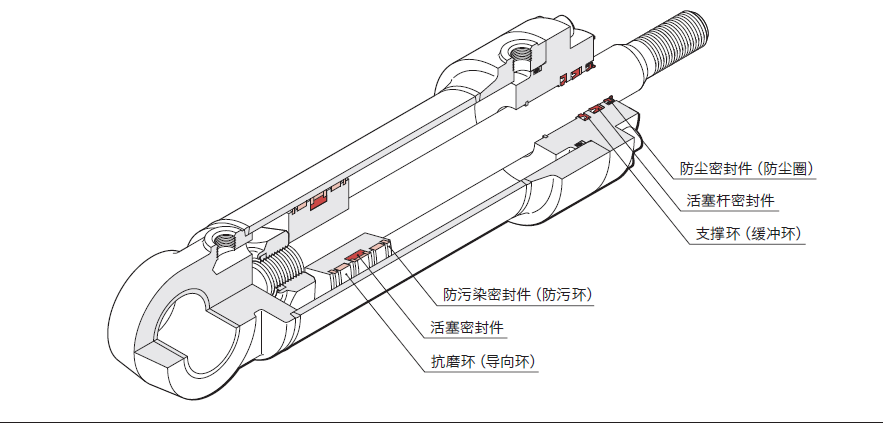

常见的用于液压油缸的密封圈有这些类型:防尘密封件(防尘圈)、活塞杆密封件、支承环(缓冲环)、防污环、活塞密封件、抗磨环(导向环)。

防尘圈安装在液压缸端盖的外侧,用于防止外部污染物进入油缸,根据安装方式又可分为可整体安装和不可整体安装两种类型。(0594-2632638联系购买)

常见防尘圈


整体安装防尘圈,最为常见

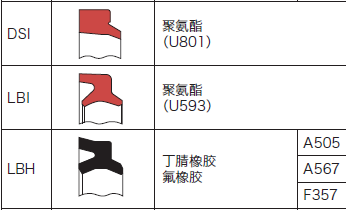

防尘圈卡在端盖内壁的凹槽里,用于不那么苛刻的环境条件下。整体安装防尘圈的材料通常为聚氨酯,如NOK防尘圈DSI、LBI、LBH三种防尘密封件。(0594-2632638联系购买)

防尘圈

不可整体安装防尘圈


用于严苛、重负荷的条件下,是聚氨酯材料外包裹一层金属以增加强度,压入液压缸端盖内。不可整体安装的防尘圈也有多种形式,比如NOK系类产品的LBI、DKBI、DKB等防尘密封件。(0594-2632638联系购买)

LBI

DKB

活塞杆密封圈

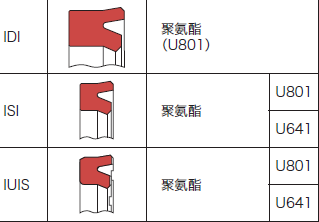

U型,是主要的活塞杆密封件,安装在液压缸端盖内侧,作用是防止液压油外漏。活塞杆密封圈由聚氨酯或丁腈橡胶制成,在某些场合,需要与支撑环(也叫挡圈)一起使用,支撑环用于防止密封圈在压力作用下发生挤压变形。参考NOK的IDI、ISI、IUIS三类常用于活塞杆的密封件。(0594-2632638联系购买)

聚氨酯

缓冲密封圈


常作为辅助的活塞杆密封圈,用于在系统压力突然增加时保护活塞杆。HBY和HBTS两种缓冲环与活塞杆密封件结合使用,可以吸收高负荷下的冲击和波动压力,提高密封件的耐用度,隔绝高温流体。(0594-2632638联系购买)
缓冲环

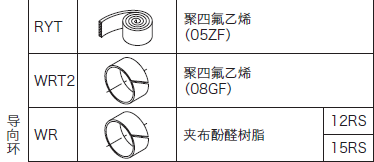

导向支承环


安装在液压缸端盖和活塞上,NOK往复运动用的导向环RYT、WRT2、WR型号,可用于活塞的支撑件,防止其刮伤或者偏心,提高密封件的耐用度。(0594-2632638联系购买)
导向环



端盖O形圈

一种静密封,用于防止液压油从端盖和油缸壁的间隙漏出。通常由丁腈橡胶O形圈和支撑环(挡圈)组成。


活塞密封圈

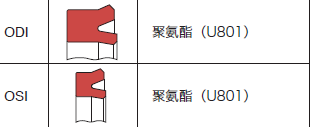

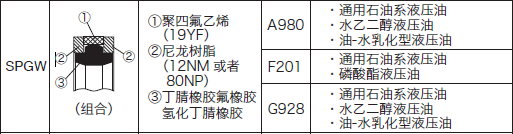

液压缸内主密封圈,活塞密封圈用于隔绝液压缸的两个腔室,NOK的SPGW系列产品滑动阻力小,具有良好的耐磨性,因为有一个密封件是可以双向密封,可以省去不少安装空间。ODI和OSI两种聚氨酯(U801材料)的U形密封件可以适用于大压力工作条件。(0594-2632638联系购买)
SPGW
防尘圈
本次内容就介绍到这边,感谢您的关注!
