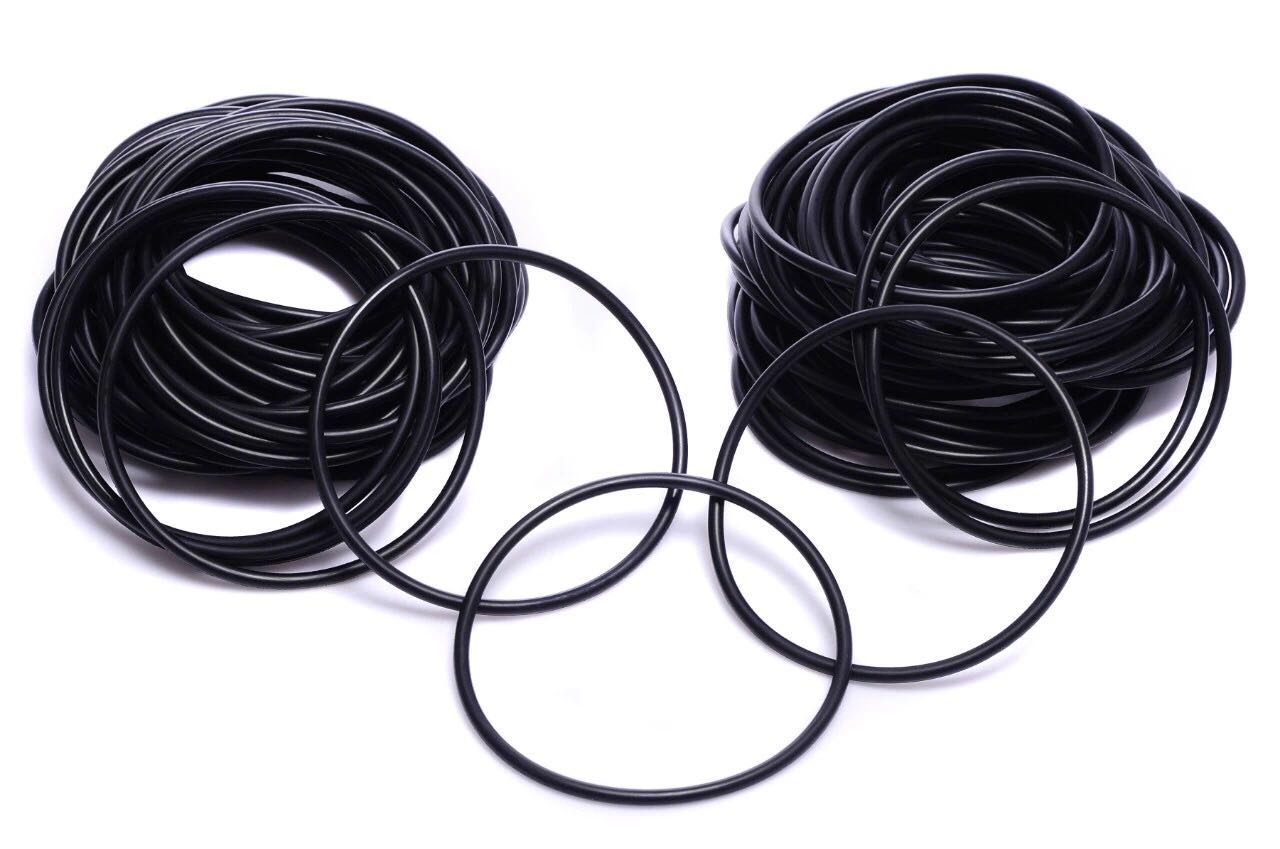

O形圈 G系列详细介绍

基本信息



线径 W(mm)

3.1

种类

G系列

产品概述

提供标准材料、特殊材料，JIS规格的各种进口O型圈，大部分产品备有库存，可对应客户各种不同需求。



产品特点

1、构造简单，安装容易。
2、材质及尺寸丰富。
3、高品质及高评价。
4、库存丰富立即交货。
5、价格合理为客户降低生产成本



规格概述

■材质表

Type	材质	硬度(JIS Hs)	颜色	可使用温度范围	JIS符号	用途	特长
NGA	丁腈橡胶	70±5	黑色	-30～100℃	1种A	耐矿物油用	是最有代表性的材料。具有优良的耐油性、耐磨性以及稳定的耐热性的标准材料。
NGB	丁腈橡胶	90±5	黑色	-25～100℃	1种B	耐热型	是具有几乎与1种A相同性质、但硬度高于1种A并且耐压性优良的材料。
NGSW	硅胶	50±5	乳白色	-50～200℃	-		具有优良的耐热性、耐寒性，是合成橡胶中使用温度范围最广的材料。
NGS	硅胶	70±5	藏青色	-50～200℃	4种C	耐热型	适用于食品行业的用途。
NGF	氟橡胶	70±5	黑色	-15～200℃	4种D	耐热型	是合成橡胶中耐油性、耐药性、耐热性最优良、适用范围广泛的材料。

NGS型为近黑色的藏青色。



注意事项

合成橡胶接触不同液体后，根据接触液体不同，会发生下列现象。
●吸收液体后膨胀（膨润）
●发生化学反应后键结崩坏（分解）
●添加物析出后制品变细（抽出）
上述对橡胶而言的不良反应常造密封产品密封性不良等现象。建议在选用密封产品材料时，需先确认材质与密封介质是否发生反应。
另外，温度及添加剂种类也会影响反应结果，即使同种介质不同温度下的反应亦不相同。混合液体则因相乘效果，对橡胶影响成倍数增长。
如有任何疑问，敬请洽询。

规格表

■JIS B 2401 G系列(固定用)

型式		JIS 公称编号	W	内径				配套材料
Type	No.			do	NGA・NGB 容差	NGSW・NGS 容差	NGF 容差	d	容差	D	容差
NGA (丁腈橡胶・黑色) NGB (丁腈橡胶・黑色) NGSW (硅橡胶・乳白色) NGS (硅胶・藏青色) NGF (氟橡胶・黑色)	25	G25	3.1±0.1	24.4	±0.25	±0.38	±0.30	25	0 -0.10	30	＋0.10 0
	30	G30		29.4	±0.29	±0.44	±0.35	30		35
	35	G35		34.4	±0.33	±0.50	±0.40	35		40
	40	G40		39.4	±0.37	±0.56	±0.45	40		45
	45	G45		44.4	±0.41	±0.62	±0.50	45		50
	50	G50		49.4	±0.45	±0.68	±0.54	50		55
	55	G55		54.4	±0.49	±0.74	±0.59	55		60
	60	G60		59.4	±0.53	±0.80	±0.64	60		65
	65	G65		64.4	±0.57	±0.86	±0.69	65		70
	70	G70		69.4	±0.61	±0.92	±0.74	70		75
	75	G75		74.4	±0.65	±0.98	±0.78	75		80
	80	G80		79.4	±0.69	±1.04	±0.83	80		85
	105	G105		104.4	±0.87	-	±0.87	105		110
	120	G120		119.4	±0.98		±0.98	120		125
	145	G145		144.4	±1.16		±1.16	145		150
	170	G170	5.7±0.1	169.3	±1.33		±1.33	170		180



关于此商品的常见问题 (FAQ)

• 1、 安装O型圈时有什么注意点吗？

• 安装O型圈时如果要经过螺丝部分或其他锐角是应注意不伤及O型圈，装着时应注意不可发生扭转现象。

• 2、 安装O型圈前要做什么准备工作吗？

• 安装前请于安装表面及O型圈上涂布密封流体。干环境中请涂上硅油（O型圈为硅胶时除外），若有因密封流体而产生污染时请勿涂布，安装前请勿用汽油或清洗用油清洗机器，以免造成橡胶膨胀。另外，O型圈不可重复使用。

•
