挖掘机更换发电机皮带作业指导书

１、 准备工作：检修人员2名，作业时间40分钟；皮带发电机皮带285-2040一条；6mm内六角一个，扳手一套，轻型套筒一件。

２、 如下图所示：为避免所用扳手与发电机接触产生火花，首先应关闭的电源，然后用6MM内六角拆卸发电机护罩。

   3、如下图所示：用16的扳手拆卸风扇固定罩螺栓。

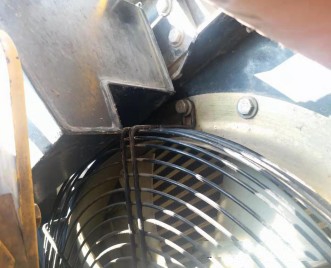

4、如下图所示：拆下风扇护罩固定螺栓，将风扇护罩从卡扣中取出（左右各一个卡扣），旋转风扇护罩至开口朝向检修门侧。

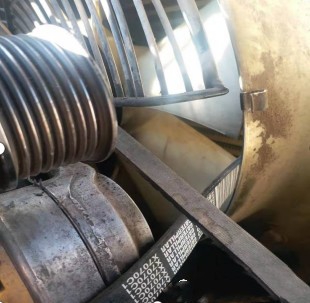

5、将皮带从风扇叶片中套入，俩人配合转动风扇，逐一将风扇叶片全部套入。随后将发电机皮带如图所示放入空调皮带下，逆时针转动空调皮带，将发电机皮带掩入内侧。

6、安装皮带缠绕方式缠绕，然后用棘轮扳手下压皮带涨紧轮，套上皮带。用手按压皮带涨紧度，检查皮带是否在皮带槽内。

7、按相反顺序安装附属件，随后启车检查皮带运转状态。在线视屏中检查发电机是否正常工作。

简要说明：挖掘机发动机皮带断裂，更换发电机皮带以后运行不到20小时候皮带再次断裂，检查发电机皮带破损形状为条形断裂，检查发电机、涨紧轮均可自由转动。安装新皮带后，运行2小时观察发现皮带背面有明显的磨损痕迹，拆卸涨紧轮检查发现，从动轮上有明显的坑洼。坑洼如同砂纸一样将皮带一点一点的磨损，直至断裂。更换涨紧轮，运行20小时检查无磨损现象发生。
