O型密封圈常用的沟槽形式

2019-08-30 09:56 厦门三江盛达

橡胶密封圈安装在沟槽内时,应允许它有一定的膨胀空间。同时也对沟槽加工精度及表面有一定要求,如沟槽表面与密封表面不允许存在小的沟槽、划痕、凹坑、同心或螺旋状的加工痕迹。奇裕硅橡胶告诉您通常允许的膨胀率在静密封中约为15,在动密封中约为8。对于不同类型的沟槽,其使用范围也不同。常用的沟槽形式有哪几种呢?

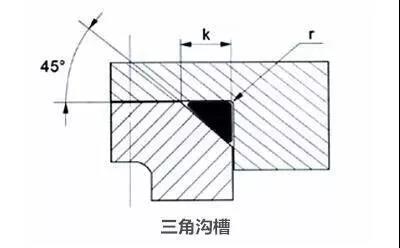

一、三角沟槽

常用于法兰和端盖上的密封,其缺点是制造较困难,且供橡胶密封圈的空间非常小;

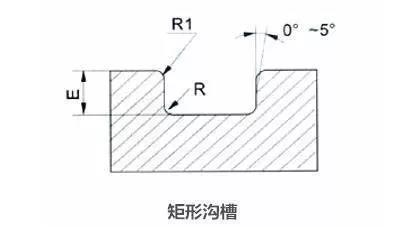

二、矩形沟槽

广泛用于各种密封场合,无需使用挡圈(密封件)时,可做倾斜侧面;



三、梯形沟槽

仅推荐用于O型密封圈,截面直径大于2.5毫米的特殊密封场合。
