油液污染度测定标准及表示方法

油液污染度是指单位体积油液中固体颗粒污染物的含量，即油液中固体颗粒污染物的浓度。对于其他污染物，如水和空气，则用水含量和空气含量表述。油液污染度是评定油液污染程度的重要指标。目前油液污染度主要采用以下两种表示方法。



①质量污染度　单位体积油液中所含固体颗粒污染物的质量，一般用mg/L表示。



②颗粒污染度　单位体积油液中所含各种尺寸的颗粒数。颗粒尺寸范围可用区间表示，如5～15μm、15～25μm等；也可用大于某一尺寸来表示，如>5μm、>15μm等。



质量污染度表示方法虽然比较简单，但不能反映颗粒污染物的尺寸和分布，而颗粒污染物对元件和系统的危害作用与其颗粒尺寸分布及数量密切相关，因而随着颗粒计数技术的发展，目前已经普遍采用颗粒污染度的表示方法。



下面简单介绍美国NAS 1638油液污染度等级和ISO 4406油液污染度等级国际标准。



①NAS 1638固体颗粒污染度等级



NAS 1638是美国航天工业部门在1964年提出的，目前在美国和世界各国广泛采用。它以颗粒浓度为基础，按照100mL油液中在5～15μm、15～25μm、25～50μm、50～100μm和>100μm五个尺寸区间内的最大允许颗粒数划分为14个污染度等级，如表2.2-1所示。

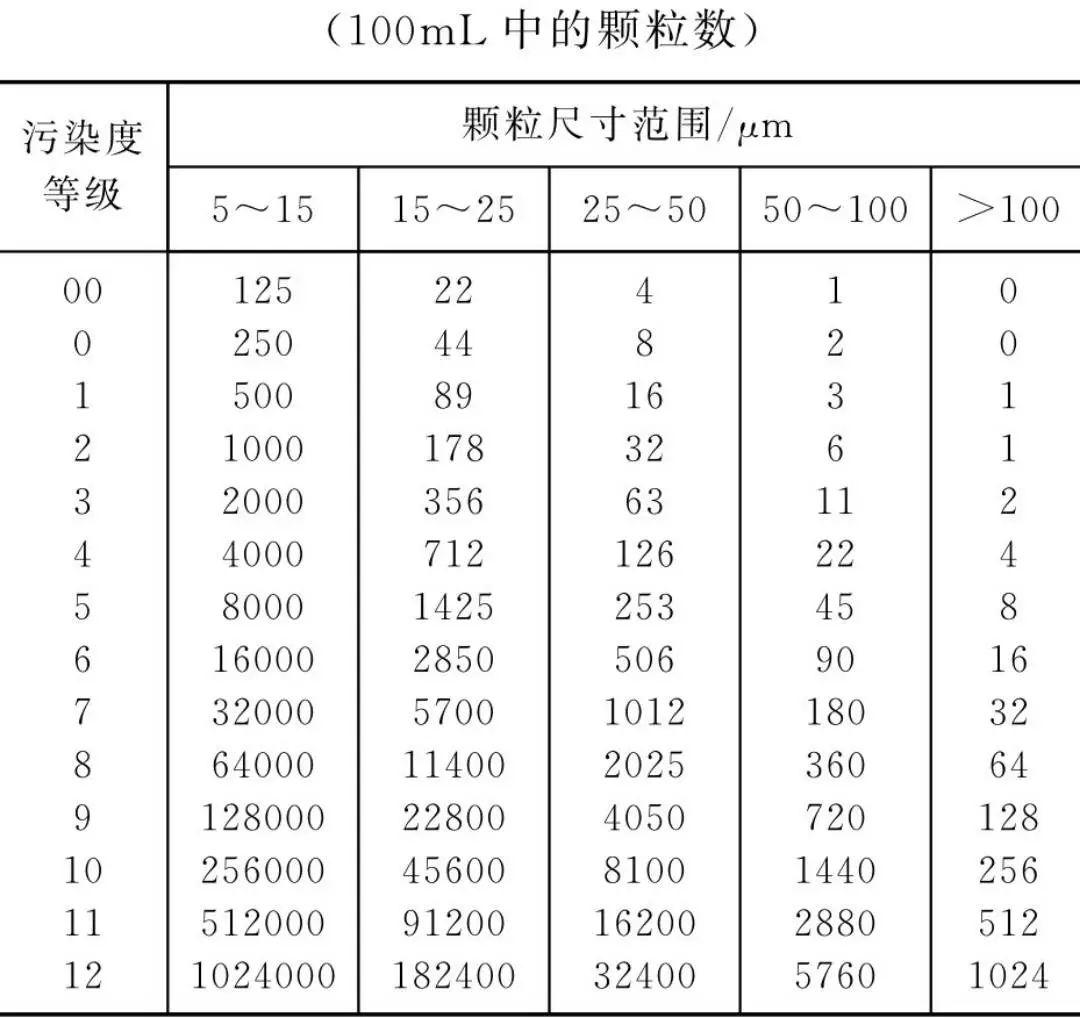

表1　NAS 1638油液污染度等级



②ISO 4406固体颗粒污染度国际标准　ISO 4406油液污染度国际标准采用两个数码表示油液的污染度等级，前面的数码代表1mL油液中尺寸大于5μm的颗粒数的等级，后面的数码代表1mL油液中尺寸大于15μm的颗粒数的等级，两个数码之间用一斜线分隔。



例如污染度等级18/13表示油液中大于5μm的颗粒数等级为18，每毫升颗粒数为1300～2500；大于15μm的颗粒数等级为13，每毫升颗粒数为40～80。



ISO 4406污染度等级和相应的颗粒浓度。根据颗粒浓度的大小共分26个等级，如表2所示。

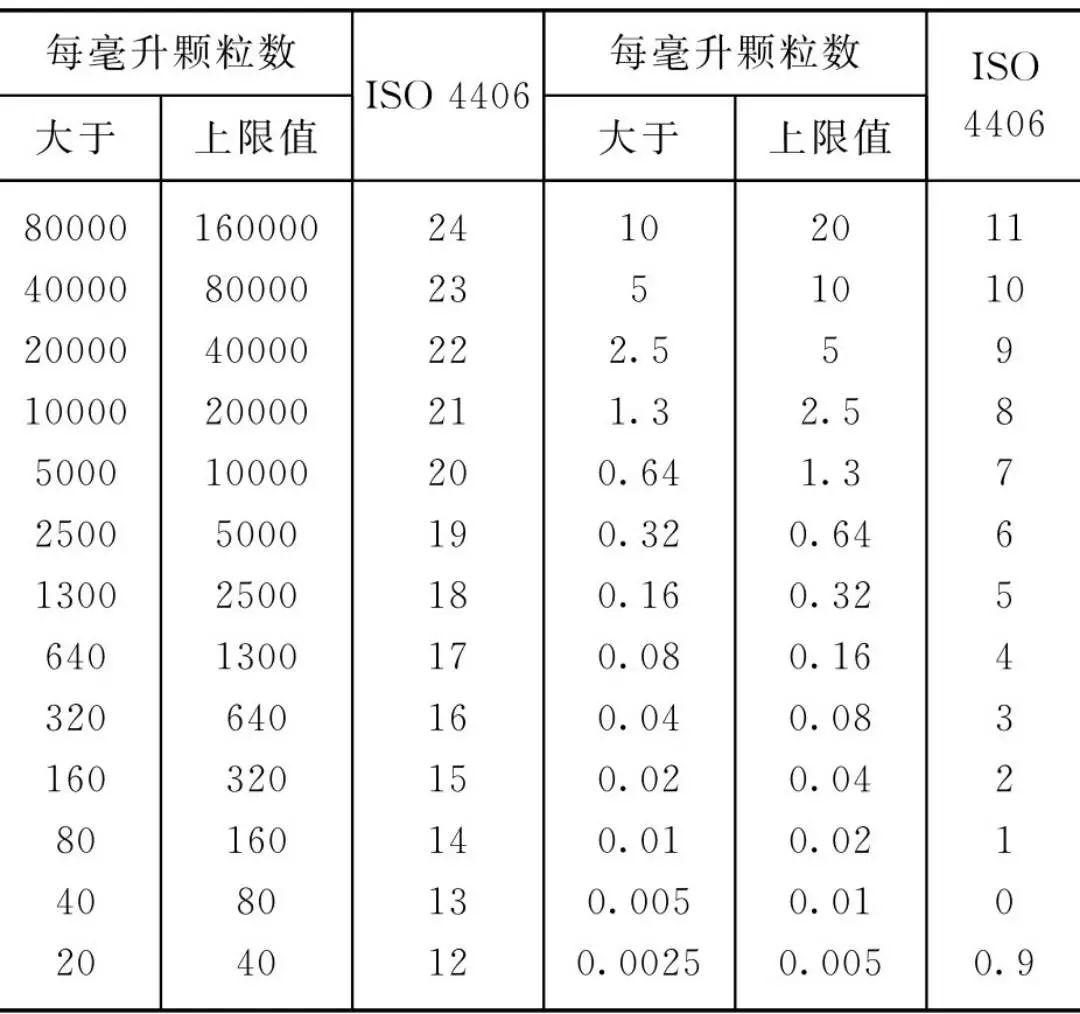

表2　ISO 4406污染度等级



ISO 4406与NAS 1638污染度等级对照如表3所示。典型液压系统清洁度等级见表4。

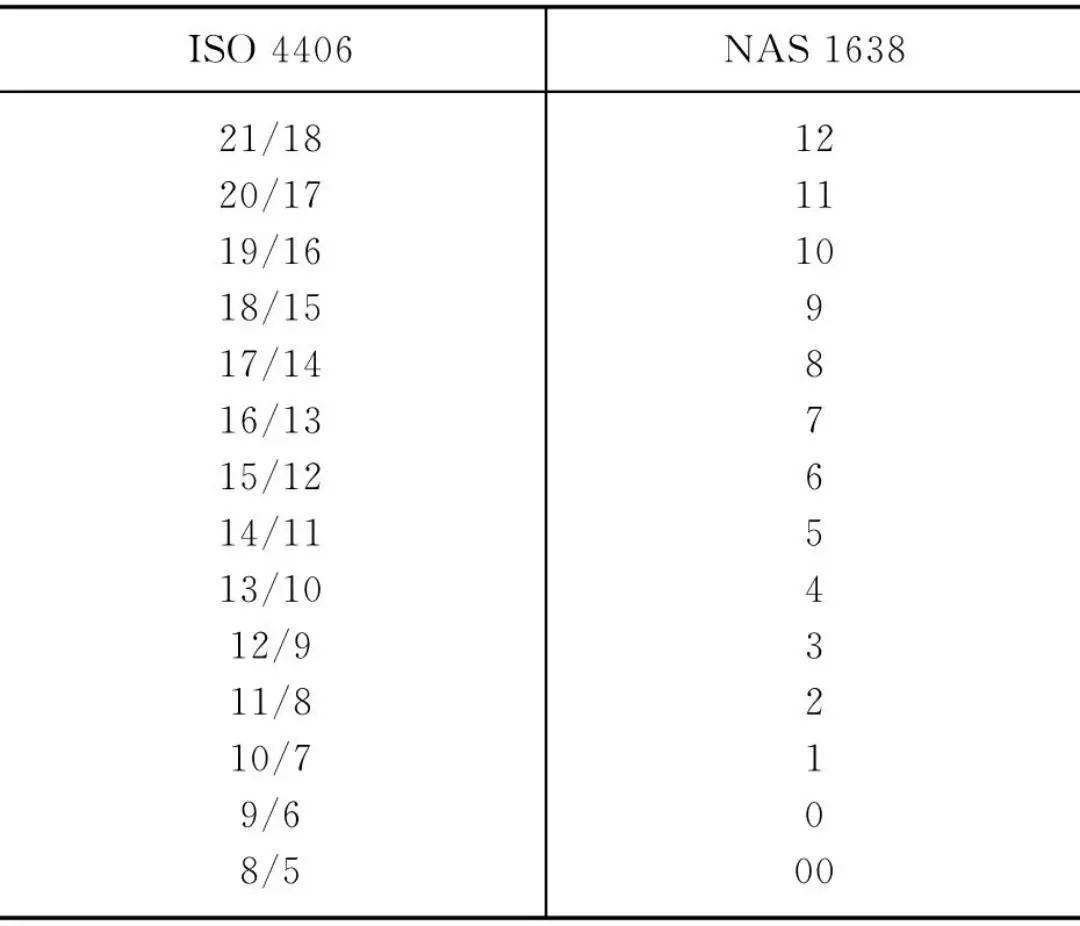

表3　ISO 4406与NAS 1638污染度等级对照表



表4　典型液压系统清洁度等级
