挖机川崎主控阀,主溢流阀工作原理,以及做动作时原理图讲解

2022-09-08

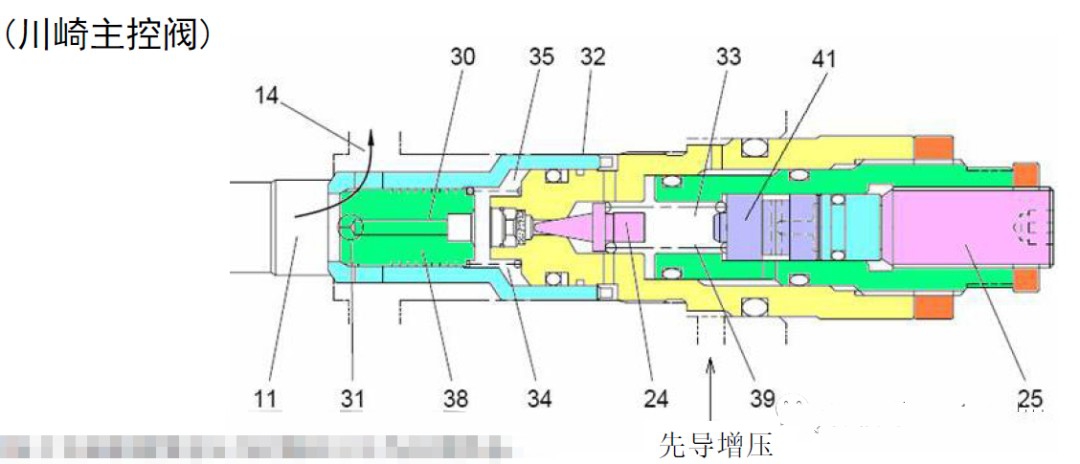

油道(11)的压力低于主溢流阀预定压力时阀芯(24)为关闭状态,

因此油道(11)的液压油不可以向回油通道(14)进行回油。油道(11)的压力升高到预定压力时阀芯(24)推开弹簧(39)后打开。油道(33)的油量流经油道(32)向回油油道(14)进行回油,因此压力会下降。

同时油道(11)的液压油流入油道(30),因此节流孔(31)压力会下降。这时弹簧室(35)的压力通过油道(30)进行回油,因此压力会下降。在油道(11)压力的作用下柱塞(38)推动弹簧(34)向右移动。这时柱塞(38)为打开状态,油道(11)的液压油向回油通道(14)进行回油,从而保持预设压力。预设压力可以通过调节螺钉(25)调节。

动力增压时,通过先导增压油道流入的压力(增压用先导压力),通过侧面的油路流入活塞(41)的侧孔,推压活塞(41),使弹簧(39)的设定压力上升。
