多路阀手柄漏油
多路阀手柄处密封是O形圈回转密封。当O形圈用于回转密封时,在接触处会产生摩擦热,温度不断上升,在接触处出现断油现象造成磨损和老化,且处于拉伸状态的橡胶遇热发生焦耳效应,反复循环,加剧橡胶老化龟裂和磨损,导致密封失效,产生泄漏。

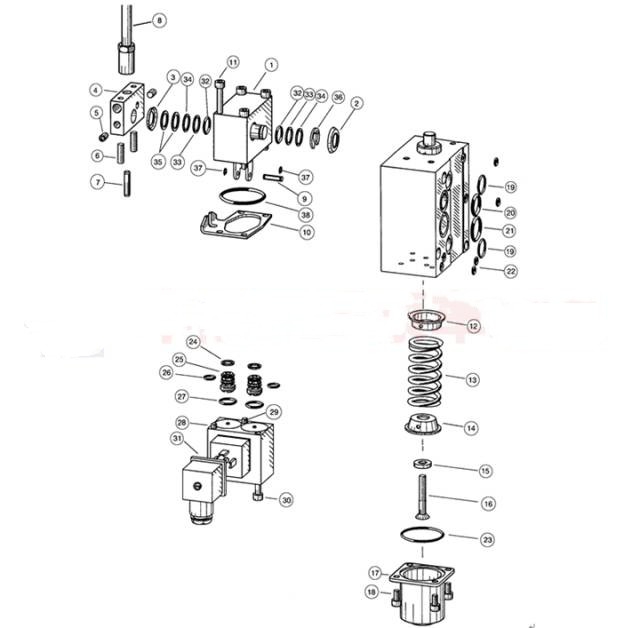

多路阀手柄漏油时,需更换O形圈。手柄结构图如下图所示。按以下步骤更换O形圈:
1. 将螺栓11卸下,再卸下2个弹性挡圈37,取下销轴9,将多路阀手柄座拿下;
2. 取下销轴7,将操纵杆整块取下;
3. 用螺丝刀将手柄座上的轴端端盖2、3,垫圈35,弹性挡圈36,挡圈33、34取下;
4. 将O形圈32(12.42×1.78)取下,更换同型号或尺寸接近的O形圈。
为防止多路阀手柄漏油,还要注意,操作时动作不宜过猛,避免O形圈线速度过大。加快O型圈的磨损。最后需要提醒的是,O型圈最好用原装的或购买质量好一点的。
