​ O型圈密封的径向间隙

2024-06-13

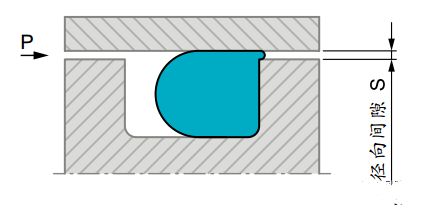

O型圈密封的径向间隙指的是在径向密封中,被密封件沿着半径方向的间隙,如下图所示。在动态密封时,必须保留一定的最大允许径向间隙,也就是挤出间隙,但是如果间隙太大,密封件有被挤出的风险,这样会导致O形圈损坏,这种情况也是不允许的。
O型圈密封的径向间隙主要取决于系统压力、横截面形状和O型圈的硬度。如果使用挡圈的话,可以允许更大的径向间隙,因为挡圈可以阻止密封件被挤出的情况。

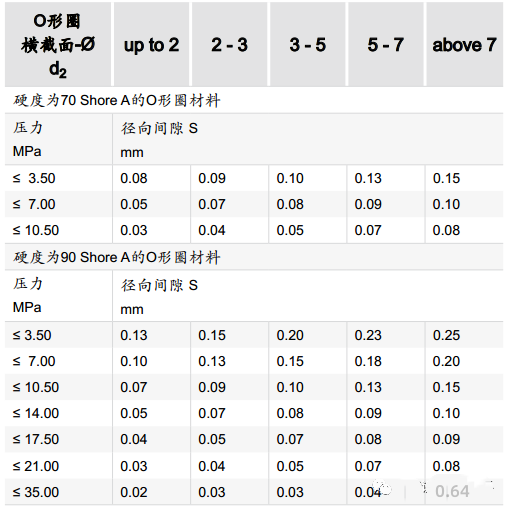

针对径向密封的动态密封工况,下表列出 了可允许间隙的建议,表中数据来源于特瑞堡密封。它是一个关于O型圈横截面和shore硬度的函 数,适用于除了聚氨酯和FEP/PFA包覆的O形圈之外的所有弹性密封材料。 对于压力超过5 MPa且内径大于50 mm的O形圈或者压力超过10MPa且内径小于50 mm的O形圈 ,我们推荐使用挡 圈。



当然 ,可以 参考GB/ T 3452 查询相应的密封尺寸和公差,进而计算出相应的径向间隙。
(图文来源于网络,有侵权请联系删除)
